Cisco Packet Tracer

 Oleh : Elly ermawati


PENGERTIAN

Packet Tracer adalah sebuah cross-platfrom visual simulasi alat yang dirancang oleh Cisco systems yang memungkinkan pengguna untuk membuat topologi jaringan dan meniru modern jaringan komputer. Perangkat lunak ini memungkinkan pengguna untuk mensimulasikan konfigurasi Cisco router dan switch menggunakan simulasi antarmuka baris perintah. Packet Tracer menggunakan drag dan drop antarmuka pengguna, yang memungkinkan pengguna untuk menambah dan menghapus simulasi perangkat jaringan seperti yang mereka lihat cocok. Perangkat lunak ini terutama difokuskan terhadap Bersertifikat Cisco Network Associate Akademi siswa sebagai alat pendidikan untuk membantu mereka belajar CCNA fundamental konsep. Mahasiswa yang terdaftar dalam CCNA Academy program dapat dengan bebas men-download dan menggunakan alat gratis untuk penggunaan pendidikan.

Fungsi Cisco Packet Tracer

Fungsi Cisco Packet Tracer adalah untuk merancang sebuah sistem dan juga topologi jaringan yang akan diterapkan didunia nyata menggunakan prangkat asli cisco, jika membuat topologi jaringan komputer tanpa menggunakan aplikasi ini akan memakan biaya yang cukup mahal. Oleh karna itu Cisco membuat aplikasi ini untuk media pembelajaran, tanpa membutuhkan biaya yang mahal. Namun ada beberapa dari mereka yang belajar sudah menggunakan packet tracer dan diterapkan langsung di coscp asli, seseorang siswa yang mampu mengerti cisco akan mendapatkan Cisco Networking Academy melalui setifikasi Cisco Cartified Network Assciate (CCNA). Berguna untuk peluang kerja dibagian jaringan.

Kegunaan Cisco Packet Tracer

Cisco Packet Tracer memiliki batasan pada beberapa fiturnya, maka hanya digunakan untuk alat pembantu pembelajaran, bukan sebagai pengganti Cisco Routers dan Cisco Switches. Menggunakan software ini sangat bermanfaat jika membuat topologi atau sebuah jaringan yang kompleks, untuk pemula sebaiknya pahami dulu jenis device yang akan digunakan. Untuk mengkoneksikan peralatan yang berbeda dibutuhkan kabel Straight - Through yaitu:
  • Router – Switch
  • Router – Hub
  • PC – Switch
  • PC – Hub
Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :
  • Router – Router
  • Router – PC
  • Switch – Switch
  • Switch – Hub

Kelebihan dan Kekurangan Cisco Packet Tracer

Tentunya semua software memiliki kelebihan dan kekurangannya masing-masing, berikut ini kelebihan dan kekurangan dari packet tracer.

Kelebihan:

  1. Pembelajaran akan lebih menarik karna mendia yang digunakan berupa icon-icon atau visual gambar jaringan seperti Router dan PC, masih banyak lagi.
  2. Tidak perlu menggunakan biaya besar dalam kegiatan pembelajaran, pembuatan jaringam.
  3. Dapat meningkatkan kreativitas seseorang dalam mengelola jaringan cisco pembelajaran dilakukan sendiri.
  4. Siswa akan mengeluarkan ide-ide menarik dengan membuat topologi jaringan yang ingin diselesaikan.
  5. Software gratis dapat didownload dan digunakan oleh siapa saja.

Kekurangan:

  1. Media yang ditampilkan adakalanya susah dipahami oleh siswa, perlu penyesuaian.
  2. Permasalahan yang diajukan adakalanya tidak sesuai dengan daya nalar siswa.
  3. Media yang ditampilkan memiliki komponen-komponen fisik yang terbatas
  4. Untuk melatih alur kemampuan siswa untuk belajar media yang dilalui sangatlah sulit.
  5. Harus membutuhkan konsentrasi yang tinggi untuk belajar karna sulit dipahami, perintah-perintah yang dijalankan di CLI harus diingat-ingat.
Manfaat dari Cisci Packet Tracer

     Dengan adanya perangkat lunak simulasi Semacam Packet Tracer, kita bisa dengan mudah mempraktikkan teori-teori yang telah kita dapat, khususnya dalam bidang jaringan komputer. Kita hanya perlu menginstal perangkat lunak, tidak perlu membeli peranti-peranti berharga mahal. Packet Tracer umumnya digunakan oleh para ahli jaringan sebelum menyebarkan jaringan di ssuatu perusahaan.
Tujuan utama Packet Tracer adalah menyediakan alat bagi siswa/mahasiswa, pengajar/dosen, atau praktisi agar dapat memahami prinsip jaringan komputer dan juga membangun keahlian di bidang alat0alat jaringan Cisco.

Fitur-fitur yang ada pada Packet Tracer

       Packet Tracer terbaru yaitu versi 6.0.1. Dalam versi ini dapat mensimulasikan Application Layer protocols, Routing dasar RIP, OSPF, dan EIGRP, sampai tingkat yang dibutuhkan pada kurikulum CCNA yang berlaku, sehingga bila dilihat sekilas software ini bertujuan untuk kelas CCNA.
Taget Packet Tracer yaitu menyediakan simulasi jaringan yang real, namun terdapat beberapa batasan berupa penghilangan beberapa perintah yang digunakan pada alat aslinya yaitu pengurangan command pada Cisco IOS. Dan juga Packet Tracer tidak bisa digunakan untuk memodelkan jaringan produktif/aktif. Dengan keluarnya versi 6, beberapa fitur ditambahkan, termasuk fitur BGP. BGP memang bukan termasuk kurikulum CCNA, akan tetapi termasuk kurikulum CCNP.

Jenis dan Fungsi Kabel Jaringan di Cisco Packet Tracer


1. Automatically Chose Connection
Kabel ini akan menentukan secara otomatis kabel apa yang dapat digunakan untuk menghubungkan antar device/perangkat dalam jaringan.

Jadi apabila kalian bingung kabel manakah yang harus digunakan antar device, gunakan saja kabel ini (simple kan).

2. Console
Kabel ini biasanya digunakan untuk mengkonfigurasi sebuah pernagkah jaringan secara langsung. Biasanya tidak digunakan untuk menghubungkan jaringan, hanya mengkonfigurasi sebuah perangkat jaringan secara langsung.

3. Straigh-Through
Kabel ini biasa digunakan untuk menghubungkan 2 pernagkat jaringan yang berbeda jenis dengan port ethernet, seperti menghubungkan PC-Host dengan Switch atau hub, router dengan switch, dll.

4. Cross-Over
Kabel ini biasanya digunakan untuk menghubungkan 2 perangkat jaringan yang sama jenis dengan port ethernet, seperti switch dengan switch, router dengan router, pc dengan pc, dll.

5. Fiber Optic
Kabel jaringan yang digunakan untuk menghubungkan 2 perangkat yang menggunakan media antarmuka fiber optic. Kabel fiber biasanya digunakan pada switch dan router karena kecepatan transfer yang lebih besar dibandingkan kabel UTP. Kabel ini dapat digunakan dimana saja yang terdapat antarmuka/interface fiber optic.

6. Phone
Kabel yang biasanya digunakan untuk menghubungkan telepon dengan port RJ11.

7. Coaxial
Kabel yang biasanya digunakan dalam topologi bus dna biasanya digunakan untuk menghubungkan radio.

8. Serial DCE (Data Communications Equipment)
Serial DCE sering juga disebut RS-232. Ini adalah eprlatan komunikasi yang melakukan fungsi seperti konversi sinyal, coding, dan line-clocking. Dapat menjadi bagian dari peralatan DTE (Data Terminal Equipment). Kabel ini bisanya digunakan untuk modem atau leased line.

9. Serial DTE (Data Terminal Equipment)
Perlatan komunikasi yang mengubah infomasi menjadi sinya dan melanjutkannya ke pengguna kabel DTE, biasanya digunakan untuk monitor dan printer.

Cara Membuat Akun Cisco Netacad



Pertama (1)- Silahkan akses web Cicso Network Academy di https://www.netacad.com




Kedua (2) - Enrol salah satu Cource/Kursus di Menu Courses, kemudian misal pilih Packet Tracer.

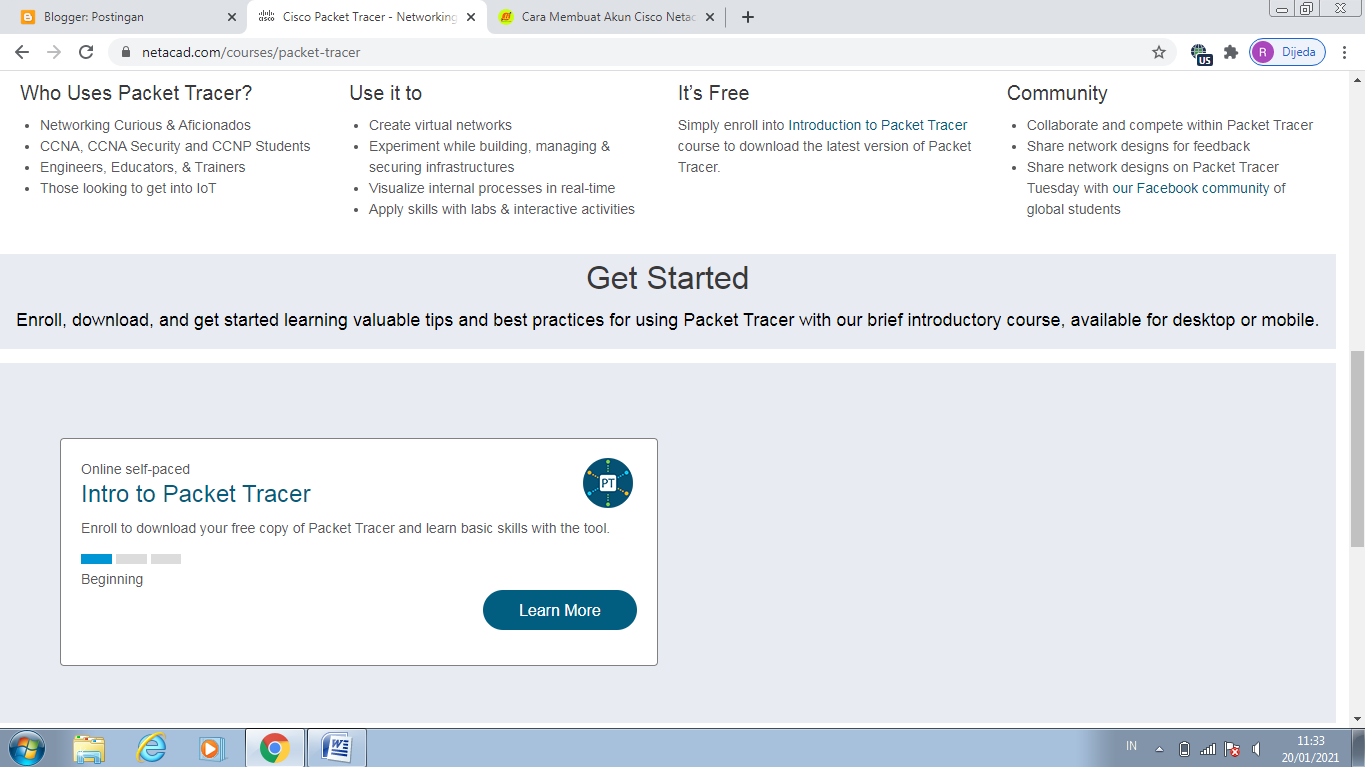

Ketiga (3) - Scroll halaman untuk memilih Cource Intro to Packet Tracer, Klik pada nama Kursusnya



Keempat (4) - Setelah muncul halaman Intro to Packer Tracer, silahkan klik pada Sign Up Today --> English.



ke lima (5)- lengkapi form pendaftaran sesuai dengan identitas anda, kemudian klil create account
Ke enam (6)- Cek email untuk melihat kiriman email dari Netacad, lalu klik Confirm email address
Ke tujuh (7)- Akun Netacad siap digunakan


jika anda ingin dwonload aplikasi packet tracer, silahkan klik di menu recourse kemudian scroll dan klik dwonload packet tracer. pilih paket installer yang sesuai dengan sistem operasi anda
.



selanjudnya silahkan tunggu sampai proses dwonload anda selesai dan kemudian instal paket tersebut

Cara Memasukkan Perangkat ke area kerja packet tracer

  • Masukkan 2 buah PC dan 1 buah switch seri 2950-24 (24 port)




  • Hubungkan 2 PC tersebut ke switch menggunakan jenis kabel straight trough





  • Tanda titik merah pada samping switch menunjukan bahwa belum adanya konektivitas
  • Maka kita akan lanjudkan dengan memberikan IP address
  • Silahkan masukkan IP address misall ;192.168.1.1 dan subnet mask 255.255.255.0 untuk PC0
  • dan IP address ; 192.168.1.2 dan subnet mask 255.255.255.0 untuk PC1
  • klik pada PC0 kemudian pilih tab dekstob IP address Configuration




  • lakukan hal yang sama untuk PC1
  • kita lihat kembali dan pastinya tanda titik pada switch harus sudah berwarna hijau


CARA PENGUJIAN KONEKTIVITAS PERANGKAT PADA PACKET TRACER
  • untuk tahap pengujian kita dapat melakukan perintah PING, baik dari PC0 ke PC1 maupun sebaliknya
  • silahkan klik PC0 pilih tab Comand prompt
  • ketik ping 192.168.1.2 enter
  • bila muncul replay seperti tampilan gambar dibawah ini, maka PC0 ke PC1 sudah berhasil.
  • Lakukan PING dari PC1 ke PC0 (biasakan melakukan pengecekan koneksi dua arah).


  • jika tampilanya seperti gambar diatas, berarti kedua PC berhasil terdeteksi



  TERIMA KASIH


Daftar Pustaka

_. 2020. Instalasi Cisco Packet Tracer 7.3.1 di Ubuntu 20.04. https://atswaindonesia.blogspot.com/2020/08/instalasi-cisco-packet-tracer-731-di.html. Diakses pada 20 Januari 2021. pukul 19.58

_. _. Pengertian Ciaco Paket Tracer, Fungsi, serta kegunaanya. https://www.mangladatech.com/2020/02/pengertian-cisco-packet-tracer-fungsi-kegunaanya.html?m=1. Diakses pada 20 Januari 2021. pukul 19.58

_. 2016. Pengertian dan Manfaat Cisco Paket Tracer. http://irfanjifajar.blogspot.com/2016/07/pengaertian-dan-manfaat-cisco-paket.html?m=1. Diakses pada 20 Januari 2021. pukul 19.58

Agus Nuri Fadli. 2019. Jenis dan Fungsi Kabel Jaringan. http://www.masfadli.com/2019/03/jenis-dan-fungsi-kabel-jaringan-di.html?m=1. Diakses pada 20 Januari 2021. pukul 19.58

_. 2017. Cara Download dan Install Cisco Paket Tracer. https://mochfarrasfauzan.blogspot.com/2017/02/cara-download-dan-install-cisco-packet.html?m=1. Diakses pada 20 Januari 2021. pukul 19.58

Hari Aspriyono. 2018. Cara Membuat Akun Cisco Netacad. https://www.hariaspriyono.com/2018/08/cara-membuat-akun-cisco-netacad.html?m=1. Diakses pada 20 Januari 2021. pukul 08.46

_. _. Cara Menghubungkan dua PC dengan Wirelles Acces Point pada Simulator Packet Tracer. https://www.buatkuingat.com/2018/12/cara-menghubungkan-dua-pc-dengan-wireless-access-point-pada-simulator-packet-tracer.html?m=1. Diakses pada 20 januari 2021. pukul 19.58
